CSB塑料軸承產品05
CSB塑料軸承產品04
EPB3M工程塑料軸承

產品特性

● 抗沖擊性能出色的自潤滑材料。作為一種耐沖擊的材料被用于需要吸震和耐磨的場合。
● 連續使用溫度:-40℃/+80℃;
● 承受較高的載荷,耐沖壓;
● 經濟性強;
● 干運行、免維護;
● 承受邊緣載荷;

● 適合低速運動;


材料性能

標準

單位

CSB-EPB3M

一般性能

顏色

-

-

深灰

密度

ISO1183

g/cm3

1.14

最大吸濕率,50%RH

ISO62

%

1.4

最大吸水率

ISO62

%

7.6

對鋼動摩擦系數

ITS025

μ

0.09-0.30

極限PV值

ITS026

N/mm2×m/s

0.15

機械性能

彎曲模量

ISO178

MPa

2700

彎曲強度

ISO178

MPa

100

最大靜載荷

ITS027

MPa

30

最大動載荷

ITS028

MPa

15

邵氏硬度

ISO868

D

79

物理和熱性能

連續運行溫度

ITS029

+80

短時運行溫度

ITS029

+170

最低運行溫度

ITS029

-40

導熱性

ISO22007

W/m/K

0.24

線性熱膨脹系數

ISO11359

K-1×10-5

10

阻燃等級

UL94

Class

HB

導電性能

體電阻率

IEC60093

Ω·cm

>1012

面電阻率

IEC60093

Ω

>1011

*ITS:CSB內部測試標準  **除非特殊說明測試溫度為23℃

EPB3M工程塑料軸承
結構圖片

軸承PV值

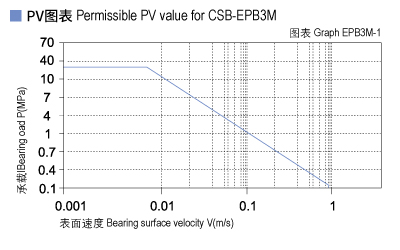

CSB-EPB3M系列軸承最大運行PV值為0.15N/mm2 x m/s;由此決定軸承所承受的載荷與速度成反比,詳細查閱圖表EPB3M-1。

EPB3M_01-Plastic plain bearings PV value.jpg

軸承的載荷、速度、溫度

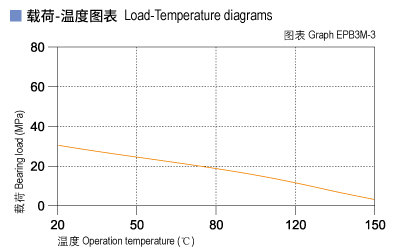

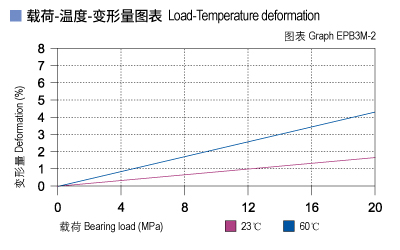

CSB-EPB3M系列軸承可承受最大靜載荷為30Mpa,在此載荷下軸承的最大壓縮變形量參考圖表EPB3M-2,軸承實際工作載荷略小于30Mpa,載荷還受到運行速度以及溫度的影響,速度越快 (Vmax:0.8m/s) 會導致摩擦溫度上升,而溫度上升 (Tmax:80℃) 會導致軸承的承載能力逐漸減弱,載荷隨軸承工作溫度變化情況參考圖表EPB3M-3。

EPB3M_02-Plastic plain bearings load.jpgEPB3M_03-Plastic plain bearings load and tepmerature.jpg

軸承的摩擦系數、磨損、軸材料

摩擦系數

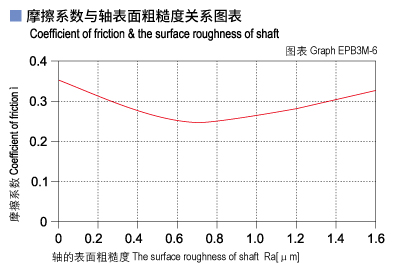

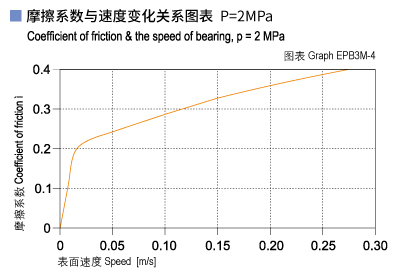

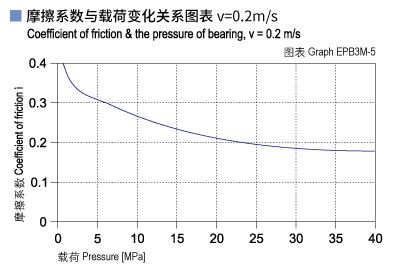

圖表EPB3M-4表明CSB-EPB3M軸承的摩擦系數在載荷一定的情況下隨著速度的增加而快速升高,這就說明此軸承比較適合用于低速場合;圖表EPB3M-5表明CSB-EPB3M軸承在速度一定的情況下摩擦系數隨著載荷的增加而逐漸降低?;瑒?dòng)軸承的摩擦系數和磨損受對磨軸表面粗糙度影響比較大,圖表EPB3M-6表明CSB-EPB3M軸承在表面粗糙度為Ra=0.6um軸上運行時可以獲得最佳運行效果。


CSB-EPB3M
干運行
油脂


摩擦系數μ
0.09~0.30
0.09
0.04
0.04



EPB3M_04-Plastic plain bearings friction and speed.jpgEPB3M_05-Plastic plain bearings friction and load.jpgEPB3M_06-Plastic plain bearings friction and surface roughness of shaft.jpg

磨損與軸材料

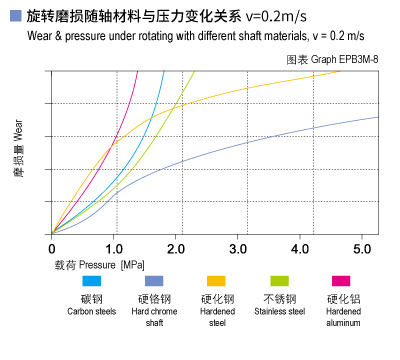

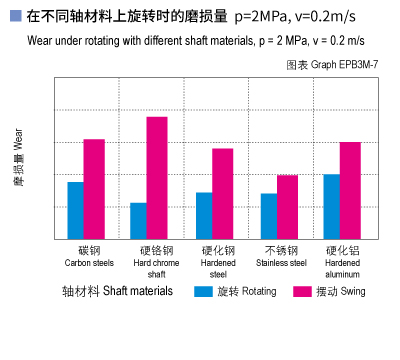

圖表EPB3M-7表明CSB-EPB3M軸承在不同軸材料上的運行效果表明此軸承在載荷超過2Mpa且做旋轉運動時與軸材料的關系相對較小,由此圖可以看出在低載荷時CSBEPB3M軸承運行效果較好。當軸承的載荷增加時,軸承的磨損會快速上升;由圖表EPB3M-8可以看出在高載荷時CSB-EPB3M比較適合用于硬鉻軸上運行。圖表EPB3M-7表明CSB-EPB3M軸承在用于旋轉運動時的性能要明顯優越于擺動運動。

EPB3M_07-Plastic plain bearings wear and shaft materials.jpgEPB3M_08-Plastic plain bearings wear and load.jpg

化學抗性

CSB-EPB3M塑料軸承能抵抗弱堿以及各類潤滑油的腐蝕。

吸水性

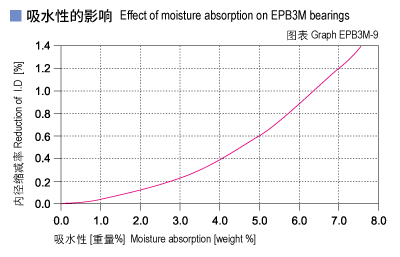

在標準大氣壓中,CSB-EPB3M塑料軸承的吸水率為1.4%,浸泡水中最大平衡吸水率為7.6%;由于此吸水率的特性,我們必須考慮此軸承的應用環境。

EPB3M_09-Plastic plain bearings moisture absorption.jpg

抗UV性能

CSB-EPB3M長久暴露在紫外線下顏色基本不會改變。材料性能基本都不會發生改變。

軸承安裝

CSB-EPB3M塑料軸承配合公差

直徑 [mm]
壓裝后公差 D11 [mm]
安裝孔徑 H7 [mm]
配合軸徑 h9 [mm]
>0~3
+0.020~+0.080
0~+0.010
0~-0.025
>3~6
+0.030~+0.105
0~+0.012
0~-0.030
>6~10
+0.040~+0.130
0~+0.015
0~-0.036
>10~18
+0.050~+0.160
0~+0.018
0~-0.043
>18~30
+0.065~+0.195
0~+0.021
0~-0.052
>30~50
+0.080~+0.240
0~+0.025
0~-0.062
>50~80
+0.100~+0.290
0~+0.030
0~-0.074
>80~120
+0.120~+0.340
0~+0.035
0~-0.087
>120~180
+0.145~+0.395
0~+0.040
0~-0.100


CSB-EPB3M工程塑料軸承

文件類型 PDF文件
文件大小 592KB
出版時間 09-2021
出版序號 CSB/CAT.062E
立即下載

635 次

CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算,您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算,系統會根據輸入?yún)?shù)校核各種材料數據,最終輸出材料適配數據。

由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求,系統數據校核具有一定的局限性;CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。

CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考,不可作為最終軸承材料符合性判定依據;如有疑問請與CSB?銷售工程師聯系。

DURAPLAS?自潤滑半成品查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算,您可以通過輸入載荷、速度以及溫度等參數進行模擬計算,系統會根據輸入?yún)?shù)校核各種材料數據,最終輸出材料適配數據。

由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù),數據校核具有一定的局限性;CSB?建議在設備上需再次做測試驗證符合實際使用要求。

DURAPLAS?自潤滑半成品查詢系統輸出數據僅供設計選型參考,不可作為最終材料符合性判定依據;如有疑問請與CSB?銷售工程師聯系。

化學介質EPB3M軸承材料抗性
酒精完全抵抗
碳?xì)浠衔?/td>完全抵抗
無添加劑油和脂完全抵抗
燃油完全抵抗
弱酸部分抵抗
強酸無抵抗
弱堿完全抵抗
強堿部分抵抗
CSB?軸承材料化學抗性查詢

請選擇需要查詢的軸承材料與化學介質...

CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果,并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響;因此,查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
